El desafío técnico: plataforma operativa sobre suelo arcilloso de baja capacidad portante
Una plataforma industrial puede verse estable durante la construcción y fallar en las primeras semanas de operación. La diferencia está en cómo responde el suelo bajo carga repetitiva, no bajo carga puntual.
En la construcción de la planchada para el pozo PLC-03, el terreno presentaba una subrasante arcillosa clasificada como AASHTO A-6, con comportamiento compresible y alta susceptibilidad a deformaciones bajo el tránsito de maquinaria pesada.
Este tipo de suelo presenta características que lo hacen problemático bajo cargas operativas repetitivas:
- Comportamiento compresible bajo carga estática y dinámica
- Alta susceptibilidad a la generación de ahuellamientos bajo tránsito pesado
- Riesgo de asentamientos diferenciales que comprometen la nivelación de la plataforma
- Pérdida progresiva de capacidad portante con ciclos de carga y descarga
En una planchada para pozo petrolero, estas condiciones no son solo un problema constructivo. Son un riesgo operativo: una plataforma con deformaciones activas compromete la seguridad de los equipos de perforación y el personal en campo.
El riesgo de operar sobre una subrasante sin refuerzo
Sin intervención, una subrasante arcillosa AASHTO A-6 bajo carga operativa intensiva genera una progresión de fallas predecible.
En la fase inicial, aparecen ahuellamientos superficiales por el paso de maquinaria pesada. Estos se profundizan con los ciclos de operación hasta comprometer la superficie de trabajo. Los asentamientos diferenciales generan inclinaciones que afectan la estabilidad de equipos y estructuras sobre la plataforma.
La solución convencional —reemplazo del suelo arcilloso por material granular de mejor calidad— implicaba en este caso:
- Excavación y extracción de volúmenes significativos de arcilla
- Transporte y disposición del material excavado
- Importación de material granular competente desde fuentes externas
- Mayor tiempo de ejecución y costo total del proyecto
Para una planchada en zona de operación petrolera, los tiempos de ejecución son críticos. El retraso en la habilitación de la plataforma tiene un costo operativo directo.
La propuesta técnica: mejoramiento de subrasante con geomalla triaxial TX160
El equipo técnico de Grupo R&N evaluó las condiciones del suelo y definió una solución de mejoramiento de subrasante in situ, sin necesidad de excavación ni reemplazo de material: geomalla triaxial TX160 integrada con el material granular de la estructura de la plataforma.
El principio técnico de la solución se basa en el confinamiento granular. La geomalla triaxial, colocada en la interfaz suelo-material granular, actúa como un elemento de confinamiento que limita el movimiento lateral del agregado bajo carga. Este confinamiento incrementa la rigidez del sistema granular, mejora la distribución de esfuerzos sobre la subrasante blanda y reduce las deformaciones bajo carga.
A diferencia del reemplazo de suelo, esta solución:
- No requiere excavación del material arcilloso existente
- Se integra con el material granular de la estructura de la plataforma
- Reduce el espesor de material granular necesario para alcanzar la capacidad portante requerida
- Acelera el proceso constructivo al eliminar operaciones de excavación y transporte
Geomalla triaxial TX160: criterio técnico de selección
La geomalla triaxial TX160 fue seleccionada por sus características mecánicas específicas para aplicaciones de mejoramiento de subrasante bajo cargas repetitivas.
Características técnicas aplicadas:
- Tipo: geomalla triaxial de polipropileno (PP)
- Referencia: TX160
- Función: confinamiento granular y distribución de cargas
- Área instalada: 14.501 m²
- Aplicación: mejoramiento de subrasante en plataforma industrial
La geometría triaxial de la geomalla —con apertura triangular en lugar de cuadrada— proporciona confinamiento en múltiples direcciones, mejorando el comportamiento del sistema bajo cargas no orientadas como el tránsito de maquinaria pesada.

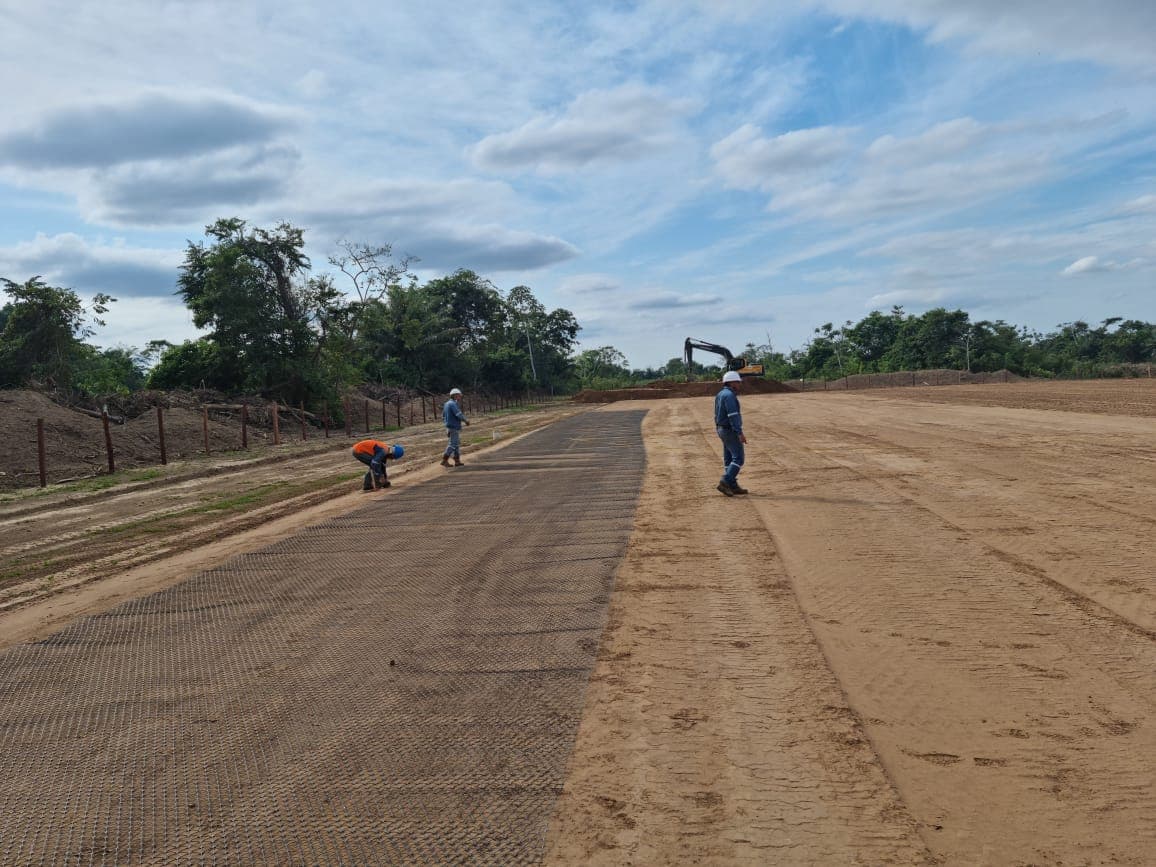

El proceso de instalación integró la geomalla directamente con el material granular de la estructura de la plataforma, sin operaciones adicionales de excavación o preparación especial del suelo.
Resultados de la planchada pozo PLC-03
La implementación del sistema de mejoramiento con geomalla triaxial TX160 produjo los siguientes resultados:
Resultados técnicos:
- 14.501 m² de geomalla triaxial TX160 instalados e integrados con la estructura de la plataforma
- Incremento de capacidad portante del sistema suelo-granular
- Eliminación de ahuellamientos bajo tránsito de maquinaria pesada
- Control de asentamientos diferenciales en toda la superficie de la plataforma
- Rigidez estructural adecuada para operación intensiva de equipos de perforación
Resultados operativos:
- Reducción de tiempos de ejecución frente a la alternativa de reemplazo de suelo
- Plataforma habilitada para operación sin correcciones adicionales post-construcción
- Mayor durabilidad de la superficie bajo ciclos repetitivos de carga
Diseñar para operar, no solo para construir
El caso de la planchada pozo PLC-03 ilustra una distinción técnica que define el resultado de los proyectos de infraestructura industrial: diseñar para las condiciones de operación, no solo para las condiciones de construcción.
Una subrasante que soporta el peso estático de los equipos durante la construcción puede no soportar las cargas dinámicas repetitivas de la operación. El refuerzo con geomalla triaxial TX160 responde específicamente a este problema: mejora el comportamiento del sistema bajo carga cíclica, que es la condición real de operación de una planchada petrolera.
Para proyectos en el sector energético, minero o industrial en Bolivia y Paraguay donde la estabilidad de plataformas de trabajo es crítica, el mejoramiento de subrasante con geosintéticos es la alternativa técnicamente más eficiente cuando el reemplazo de suelo no es viable por costo, tiempo o logística.
